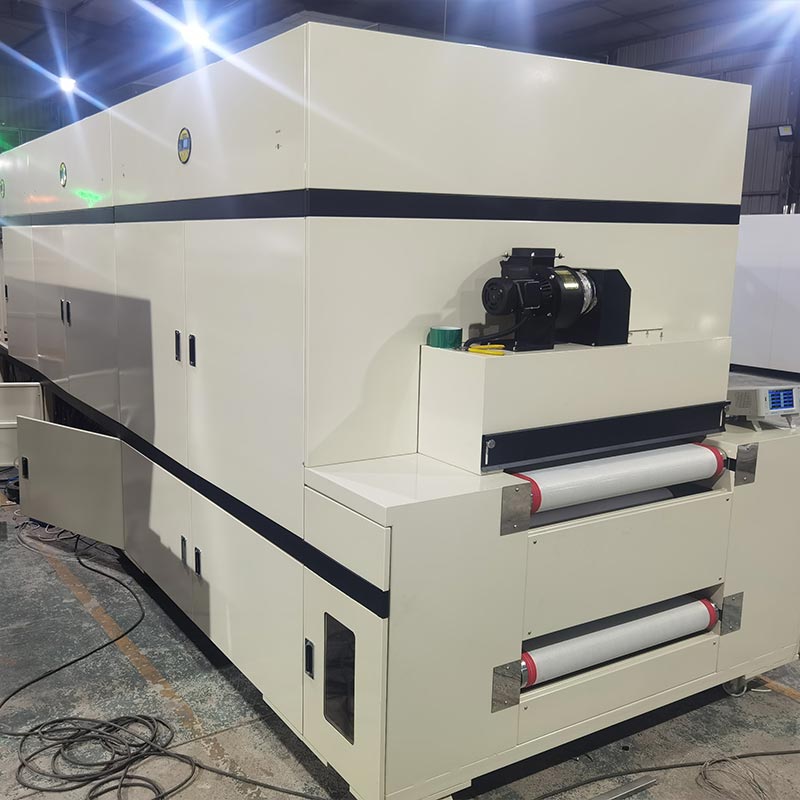

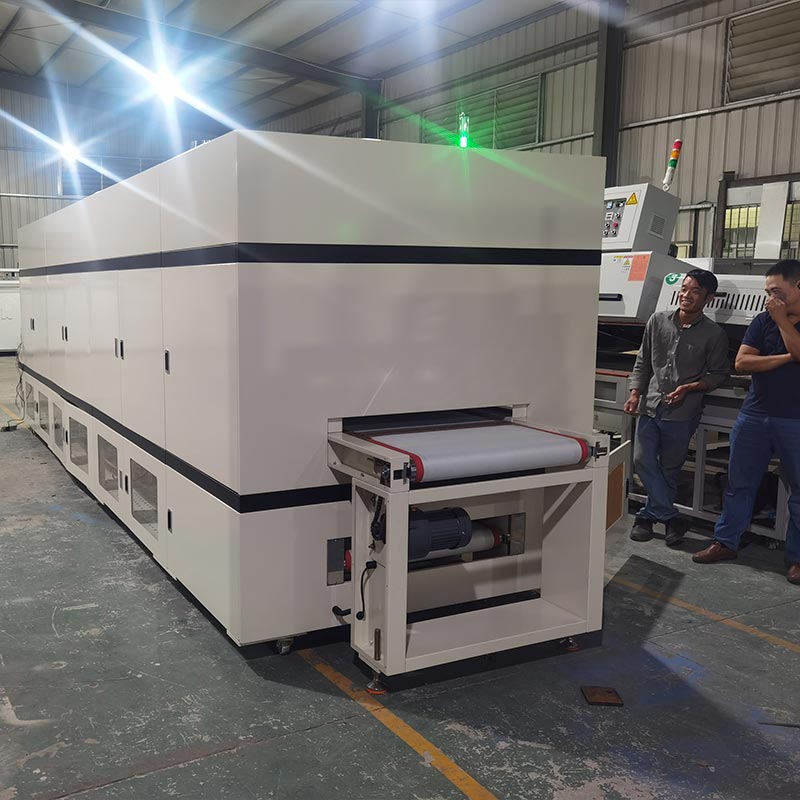

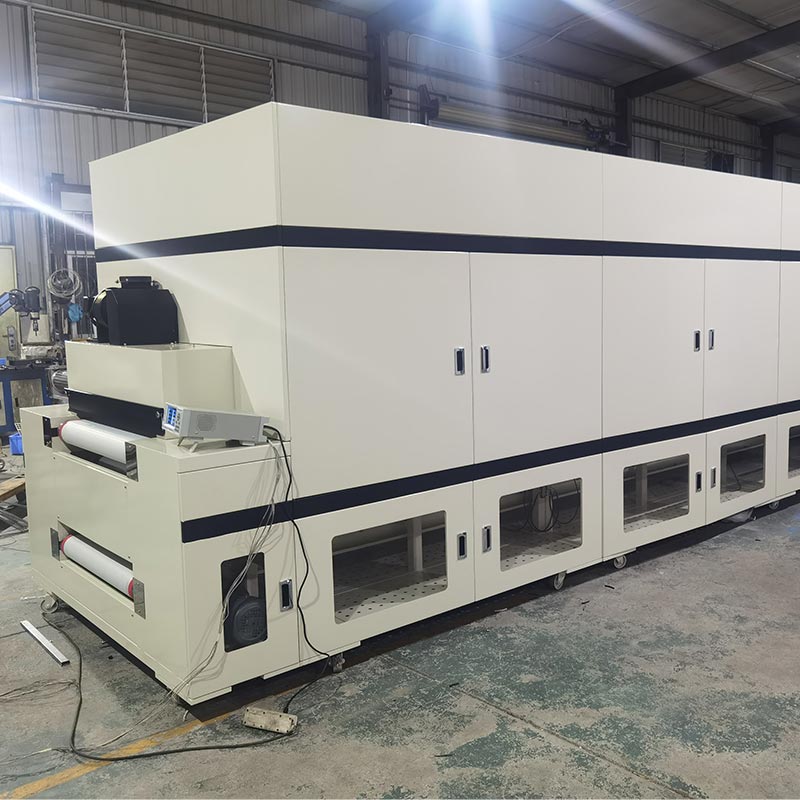

Tunelová trouba s obvodovými deskami

K dosažení rovnoměrného rozložení tepla v tunelové troubě s obvodovými deskami nestačí spoléhat pouze na ohřev; Nezbytná je také přesná kontrola dynamiky kapalin. Jako velký výrobce navrhl Dingfeng tlakový výfukový systém, který může vytvořit vertikální vzduchovou clonu bez turbulencí o šířce 700 milimetrů dopravníkového pásu. Poháněný 2,2 kilowattovým motorem s dlouhou osou a 12palcovým oběžným kolem SUS304 dokáže vtlačit vyčištěný horký vzduch do drobné póry vícevrstvých desek plošných spojů. To je zvláště důležité pro flexibilní tištěné obvody, protože může stabilizují lehký substrát a umožňují mu přijít do kontaktu s teflonovým síťovým pásem, čímž se zabrání oscilační a pohybové jevy běžně pozorované u standardních konvekčních pecí.

Princip fungování

Tunelová trouba s obvodovými deskami modelu DFHK7008 používá k ohřevu nerezové topné trubky. Je kombinován s nízkohlučným horkým ventilátor pro cirkulaci vzduchu a technologie ventilace zpětného vzduchu pod boxem. Horký vzduch, po zpracování v vysokoteplotní účinný filtr, je rovnoměrně přitlačen na povrch výrobku. Může dosáhnout automatického regulace teploty, konstantní teplota a automatické zastavení při přehřátí, vyznačující se bezpečností, pohodlím, ochrana životního prostředí a úspora energie. Vnitřek trouby je celý vyroben v zrcadlové úpravě nerezové plechy. Izolační vrstva je vyplněna 120K hliníkovou izolační bavlnou s kyselinou křemičitou. The doprava využívá kvalitní teflonový vysokoteplotně odolný síťový pás a je vybavena regulátorem a frekvenční měnič řízený nízkonapěťovým elektrickým řídicím systémem.

Kvalita konfigurace

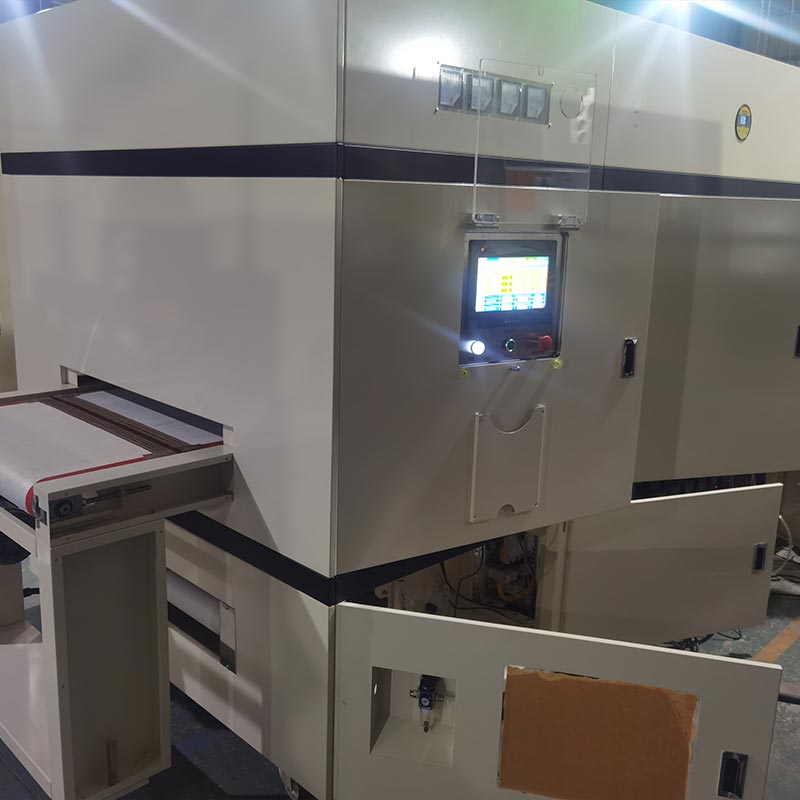

Elektrický řídicí systém tunelové trouby s obvodovými deskami je vybaven komponenty špičkových značek jak v domácnosti, tak i v domácnosti v zahraničí, včetně PLC Mitsubishi H5U-1614MTD-A8, dotykové obrazovky MT8102iE, modulu regulace teploty DTE-10T a Sondy typu K WRNT-01/02 pro přesné měření teploty prováděcí části topení. Třífázový řiditelný křemíkový modul J3-SCR-75LA je poháněn pro stabilní regulaci výkonu. Pokud jde o přenosovou soustavu, dva frekvenční měniče Shilin (220V 0,4KW a 380V 3,7KW) s komunikačními funkcemi a řadou Schneider komponenty jsou vybaveny, včetně svodového jističe 3P+N-C 250A pro úplnou ochranu napájení. Řada LC1N AC stykače (1810, 1210, 4011) různých specifikací jsou zodpovědné za otevírání a zavírání každého obvodu a jsou kombinovány s tepelným relé LRN12N a mezilehlým relé MY4NJ, aby byla zajištěna extrémně vysoká stabilita a bezpečnost provozu zařízení od zdroje až po terminál.

Model hlavní součásti

FAQ

Q1: Jak tato trouba zabraňuje „efektu popcornu“ při pečení vícevrstvých desek plošných spojů?

Odpověď: „Efekt popcornu“ nastává, když zachycená vlhkost expanduje příliš rychle. Naše tunelová pec s obvodovými deskami využívá lineární topné rampy řízené SCR. Přesným řízením rychlosti nárůstu teploty to umožňujeme vnitřní vlhkost pro bezpečnou difúzi přes předimpregnované vrstvy před dosažením špičkových slinovacích teplot, zajišťuje, že interlaminární vazby zůstanou nedotčené.

Otázka 2: Je proudění vzduchu dostatečně silné, aby vysušilo průchozí otvory s vysokým poměrem stran?

A: Ano. Naše tlakové přetlakové zařízení se spodním tahem je speciálně navrženo tak, aby přivádělo horký vzduch do průchodů s vysokým poměrem stran. The vertikální tlak zajišťuje, že vzduch proniká otvory spíše než jen sbírá povrch, což je nezbytné pro úplnou dehydrataci před fází pájení nebo pokovování.

Q3: Můžeme tuto tunelovou pec integrovat do plně automatizované linky SMT?

A: Rozhodně. Mitsubishi PLC a motory s frekvenční konverzí jsou navrženy s vyhrazenými spojovacími body Konektivita Průmysl 4.0. Údaje o rychlosti a teplotě dopravníku lze synchronizovat s vaším upstreamem pick-and-place roboty nebo následné kontrolní stanice, což zajišťuje bezproblémový, automatizovaný pracovní postup.
