600°C vysokoteplotní antikorozní tunelová pec

Vysokoteplotní antikorozní tunelová pec DFGW80-07M 600°C. Naše zařízení je vybaveno vyhrazenou 30-ti jednotkou Topná součást SUS316 a prošla povrchovou nitridační úpravou, která je schopna zvýšit teplotu z místnosti teplotu na 600 °C za méně než 60 minut. Pro ochranu vašich zařízení a operátorů je zapouzdřen v 200 mm tlustý 120K aluminiumsilikátový izolační materiál a je vybaven integrovaným vzduchovým tepelně izolačním zařízením. Pokud máte specifické požadavky pro konkrétní situaci, kontaktujte nás pro přizpůsobení.

U procesů zahrnujících kyselé prekurzory nebo těkavé povlaky je kontrola atmosféry prvořadá. Dingfeng 600°C Vysokoteplotní antikorozní tunelová trouba je vybavena 4palcovými nastavitelnými výfukovými ventily SUS316 navrženými pro propojení přímo s kyselými čistícími systémy vaší továrny. Bezpečnost je hluboce integrována do logiky PLC: máme zavedl systém Heater-Fan Interlock, který okamžitě přeruší napájení, pokud proudění vzduchu klesne, a zabrání tak katastrofám suché spálení. V kombinaci s dvoustupňovou ochranou proti přehřátí a těsněním z keramických vláken do 1300 °C poskytujeme hermeticky spolehlivé prostředí, které zabezpečuje vaše vysoce hodnotné wafery a kovové substráty.

Technologie výrobního procesu

Tunelová pec 600°C je pečlivě vyrobena z vysoce kvalitní nerezové oceli. Vnitřní vložka a vedení vzduchu desky jsou vyrobeny z nerezové oceli 2.0T a 1.5T SUS316, která je odolná vůči korozi a vydrží vysoké teploty. Vnější deska je vyrobena z nerezové oceli 1,5T SUS304. Těleso skříně je vyplněno 200 mm silnou 120K křemičito-hlinitá izolační bavlna. Během provozu zůstává povrchová teplota v rozmezí 15 °C nad pokojovou teplotou teplota. Regulátor teploty je kombinován s modulem SCR, který má vestavěnou funkci automatického ladění PID a teplotní čidlo typu K. Je také integrován s 30 nainstalovanými topnými trubicemi z nerezové oceli SUS316 uvnitř krabice, které prošly vysokoteplotní nitridací a mají odkryté svorky vodičů. Horký systém cirkulace vzduchu je poháněn 2,2 kW dlouhým hřídelovým motorem s 12palcovým vícelopatkovým ventilátorem SUS304. Působí v a režim horizontální cirkulace vzduchu s výstupem vzduchu z levé strany a zpětným návratem z pravé strany. to je speciálně vybavený 4palcovým nastavitelným výfukovým ventilem z nerezové oceli připojeným k továrnímu výfuku kyseliny a má minimální bezpečnostní limit otevření. Dingfengův proces umožňuje flexibilní a bezpečné nastavení průtoku výfukových plynů podle aktuálních požadavků procesu.

Technické parametry zařízení

Často kladené otázky

Otázka 1: Proč je nerezová ocel SUS316 nezbytná v procesu vodivého povlakování 600 °C?

Odpověď: Při 600 °C by standardní SUS304 začal docházet k rychlému znečištění a oxidaci, což by mohlo způsobit odlupování a znečištění povlaku. Odolnost SUS316 proti korozi však zajišťuje, že vnitřek zůstane zachován čisté a bez prachu po mnoho let vysokoteplotních cyklů.

Q2: Jak můžeme zabránit přehřátí pláště na nebezpečnou úroveň?

Odpověď: Vysokoteplotní tunelová pec využívá čtyři vrstvy izolace. 200 milimetrů tlustý 120K vysokohustotní aluminiumsilikátová bavlna, vysokoteplotní těsnící vrstva z keramických vláken a speciální vnitřní vzduch mezera mezi vnitřní vložkou a vnější deskou SUS304.

Q3: Dokáže výfukový systém zvládnout kyselý kouř produkovaný slinováním?

Odpověď: Ano. Výfukové otvory a vnitřní zařízení pro vedení proudu vzduchu, stejně jako ventily s bezpečnostním minimem limit otevření, jsou navrženy.

Seznam konfigurace

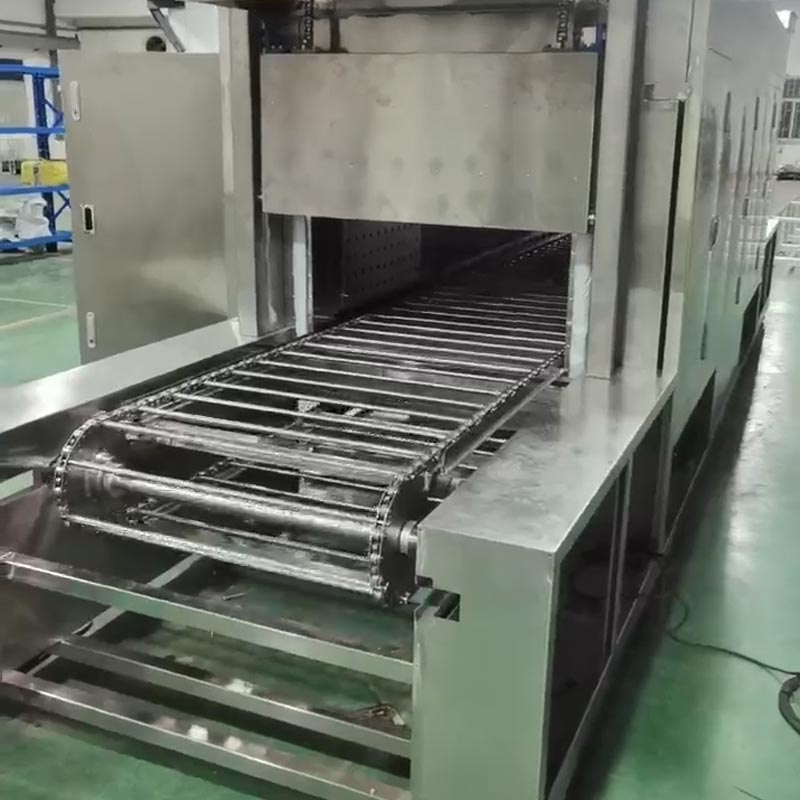

Abychom zajistili těsnicí výkon a spolehlivost vysokoteplotní antikorozní tunelové pece 600 °C, vybrali jsme vysoce kvalitní značkové komponenty. Systém cirkulace horkého vzduchu využívá motor Taiwan San Yue 2,2 kW kombinovaný s a vyhrazená převodová hřídel z nerezové oceli pro pohon 10,5palcového vícelopatkového kola ventilátoru z nerezové oceli 304 vyrábí Ding Feng a vysokoteplotní tkanina z keramických vláken s maximální teplotní odolností 1300 °C jako těsnění. Řetězový dopravníkový pás 304 s efektivní šířkou 800 mm je vybaven a je přesně řízeno 0,4kW redukčním motorem pro automatické otevírání a zavírání dveří. poskytujeme 2,5KW-380V povrchově nitridované nerezové topné trubky ve tvaru U a regulátor teploty Taisheng MF908, mechanický regulátor teploty, 8metrový teplotní senzor typu K, které spolupracují a jsou sladěny Jističe Taisheng T-6L100A a Zhongtai NXBLE 3P+N-C250A a AC stykače CJX2-1810, stejně jako Omron Tepelné relé NR2-25. Tím je zajištěn celkový chod celého stroje.
